首頁 ＞ 商品介紹 > EVONIK贏創矽烷防水,抗塗鴉&石材養護材料

Dynasylan® SIVO 121

產品描述：
Dynasylan® SIVO 121是一種幾乎不含有機揮發組分的水性多功能矽烷產品，無論是原木還是原先經過清漆處理並經過風化的木材表面， Dynasylan® SIVO121 可顯著提高其表面的疏水和疏油性。

反應性能:
1.Dynasylan® SIVO 121 不含有機溶劑，與其它矽氧基功能矽烷不同的是，在其應用時不會因水解而產生醇類。

2.Dynasylan® SIVO 121 含有大量活潑的矽羥基，可以與木質基材形成化學偶聯，並且通過交聯反應形成二維或三維 的高密度交聯網絡。

3.Dynasylan® SIVO 121 含有的氟代烷基使處理後的木材表面具有較低的表面能，因此具有很強的水-油雙疏性能.

應用:
Dynasylan® SIVO 121含有木材保護劑，可以刷塗、輥塗或噴塗。在噴塗過程中，應盡量減少氣霧的形成（可以採用HPLV (高壓低容）噴塗技術，空氣噴塗工藝等。連續施工步驟應該採用“濕對濕”的施工，因為 Dynasylan® SIVO 121一旦乾燥後立即會形成很強的撥水效應。因此接下來的第二遍施工效率就會明顯下降。

建議使用濃度和用量：
為達到最佳的效果和使用壽命（透明體系，大於 1500 小時的 QUV-耐候性測試穩定性），建議使用 300 g/m2 的 Dynasylan® SIVO 121原液。根據木質基材的吸收性，該用量可以通過一次或多次施工實現。使用量為70 - 150 g/m2時，Dynasylan® SIVO 121 可提供長達300 - 900 小時的QUV 穩定性，以保持其水—油雙疏的表面活性（相當於一般歐洲氣候條件下1- 3年的戶外風化）。我們推薦使用 Dynasylan® SIVO 121 的最低濃度是1份Dynasylan® SIVO 121 對1 份相應的稀釋劑（包括有機溶劑、水和添加劑）。
使用溫度環境:
處理基材的溫度應保持在 5 - 50 ℃ 之間。 Dynasylan® SIVO 121 對嚴寒低溫比較 敏感 。結冰 後的產 品在 解凍時 會發 生絮凝 現象 並削弱 其保 護性能 。含有Dynasylan® SIVO 121的木材保護劑不能使用在潮濕的木材表面（建議濕度小於18%）Dynasylan® SIVO 121 在濕表面的交聯不完全，從而無法達到完全的防護效果。一定程度上， Dynasylan® SIVO 121會導致淺色木材表面發黃。而這並不會影響產品的疏水和疏油性能。但當表面色彩作為評價無色透明木材防護 劑 的重 要 指 標 時 ， 須 慎 重 考 慮 。作為一種完全交聯的浸漬型塗料，Dynasylan® SIVO 121具有很好的耐候性，可抵禦各種外界氣候條件（如，紫外輻射、風吹雨淋和溫度變化等），但其紫外吸收能力較弱。木質素的紫外降解可以被延緩但無法完全抑制，因而木材在紫外光照下變暗的現象可以通過使用Dynasylan® SIVO 121延遲，但無法最終消除該現象。如期望獲得更強的抗紫外性能，需在產品配方中引入其它紫外吸收劑。可以建議加入顏料（如，氧化鐵就可以獲得顯著的效果）。

用量信息：
Dynasylan® SIVO 121 的濃度至少應該達到 50%-wt，否則無法達到完全的防護效果。因此我們不推薦低濃度用量。儘管產品使用效果的持久性需由長期戶外耐候實驗得出，而德國工業標準 （DIN EN ISO 11507）的QUV 實驗結果則顯示該產品具有良好的理論耐候性。
工藝效果:

根據德國工業標準（DIN EN ISO 11507）規定所進行的QUV 測試（55 ℃ 下紫外循環輻射（UVA-340），45 ℃ 下循環冷凝加上間歇的水沖洗）結果顯示，使用約100 g/m2含Dynasylan® SIVO 121 的無色透明清漆，形成的撥水效應可持續超過800小時（相當於2年的戶外氣候條件），用量增加到300 g/m2則可進一步提高撥水效應的持續時間。

儘管具有強效的水-油雙疏性能，經Dynasylan® SIVO 121處理的木材保持了完全的透氣性。與油漆和塗料工業中的大多數普通樹脂體系相比， Dynasylan® SIVO 121對水蒸氣滲透性的影響微不足道。

Dynasylan® SIVO 121可以與水進行任何比例的混合。可以添加醇和酮以提高產品在木材表面的分散。



Protectosil ANTIGRAFFITI

·對多孔性無機建築材料形成抗水性、油性和各種溶劑型塗鴉油漆的表面保護

·滲透性產品，使基材形成水-油雙疏性能

·永久性保護：即使經過多次清潔也無需再次使用

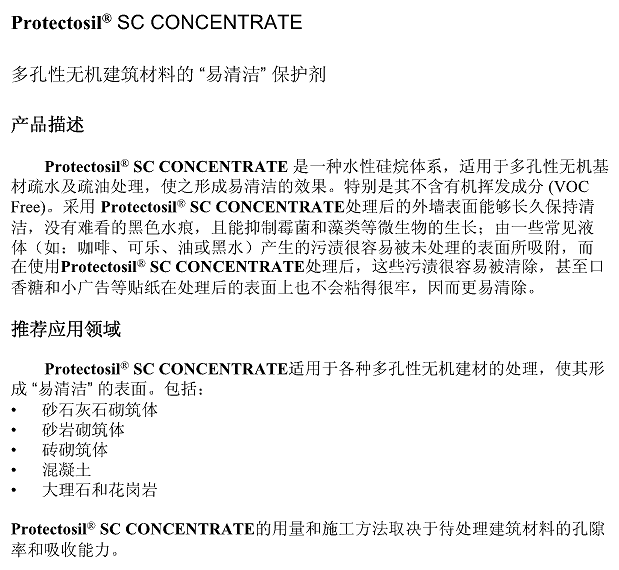

基本上為兼具高滲透型防水劑BHN+Protectosil SC Consentrate-表面易清潔不沾(咖啡,紅酒,各種油類,可樂等)的兩種特性綜合產品.

為50%固成分水性乳液,為兼具淺層滲透(2mm左右)防水與表面起水珠撥水功能,以求達到施工業主的驗收要求,唯基材表面因有水珠狀不適合再塗佈其它防水塗料以防脫落.

405 &600差異在矽分子粒徑,50%固成分,為水性乳化版的滲透型防水劑,滲透深度約2~3mm,表面不起水珠狀故可以重複披覆其他防水塗料以達到雙重效果,可加水稀釋降低成本.

產品說明:
BHN是一種以精選未稀釋的高純度異丁基三乙氧基矽烷為基料的低粘度透明液體。這種矽烷擁有很小的分子尺寸，可確保深入的滲透（5-8mm）浸漬的混凝土和石板表面，進入孔結構。浸漬的PROPTECTOSIL-BHN與潮氣或空隙濕氣反應，在基層的孔壁上形成永久性粘結憎水內裡。被處理過的基層因而具有高疏水性，阻止水及水性腐蝕劑，例如氯化物的侵入，但卻能保持原有的外觀佈會有透明塗膜產生,因基材表面不產生水珠效果,所以尚可披覆其它防水塗料而不致塗層脫落.

 Protectosil ® BHN 的產品特性：
1.高抗鹽性
2.抗霜凍
3.抑制混凝土中的鹽-矽反應
4.渗透性强且透氣性好 (5~8mm),疏水性防水非阻塞行防水
5.吸水降低率大於90%
6. 對小於0.3mm極细裂缝同樣起到防水作用

應用領域:

 主要適用於新舊混凝土基材（如道路橋梁、港口建設、混凝土外墙等）或者石材；在混凝土基材上的用量80~150 g/m2
 在其他表面處理之前做為防水底塗；其上仍可使用油漆披覆.



施作後對混泥土或石材表面也產生一定的加固&減低磨耗的效果,請參考如下圖為經過500次循環的石材磨損測試:



經過300小時的UV光照射測試,與仿間低價的高鹼性Methylsiliconate撥水劑相比較,WS808擁有更持久的撥水效果:

如下圖為WS808稀釋水的各個比例後的滲透深度表現參考~

Protectosil® CIT滲透型鋼筋腐蝕抑制劑原理:

1. 可以直接噴灑於水泥表面，會滲透至水泥並遷移至鋼筋表面形成鈍化，產生電阻,將鋼筋的腐蝕電位降至低度腐蝕。 並於表面形成3-5mm以上的防水層(降低吸水率90%以上)能與混凝土基材形成穩固的化學鍵合阻斷水、氯離子以及其他有害物質入侵到鋼筋表面.
2. 國外測試報告，在含有高度氯離子的RC結構中，能夠降低80%的鋼筋腐蝕速度，使得結構體的壽命大幅延長

3. 有裂縫存在的RC結構，也可以有效的降低腐蝕速度.

4.·既不起色也不改變基材外觀和表面摩擦性質,保持基材的透氣性.

產品技術指標:


Protectosil® CIT腐蝕保護機理說明影片如下:

採用Protectosil ® CIT 處理已發生活性鏽蝕的開裂混凝土，能有效降低腐蝕電流90%以上

使用注意事項:

使用外在條件:
